施工現場臨時用電配電箱(柜)標準化配置圖集

一、主要內容

該系列配電箱（柜）適用于施工現場及戶外臨時用電，應滿足“三級配電、 二級漏電保護、一機一閘、一漏一箱”配電及保護的使用要求。配電箱（柜）、開關箱的材質選用、制作工藝、箱內電氣元件的選擇、配置應符合國家相關標準，以及建設部“十一五”推廣應用技術的規定，產品應通過CCC認證。配電箱（柜）的殼體采用冷軋鋼板制作，防雨、防塵、戶外型，采用鋼板厚度符合JGJ-2005標準，經久耐用。

1、基本要求

2、總配電箱（柜）

3、分配電箱

4、4開關箱（按一機一閘一漏一箱設置）

............

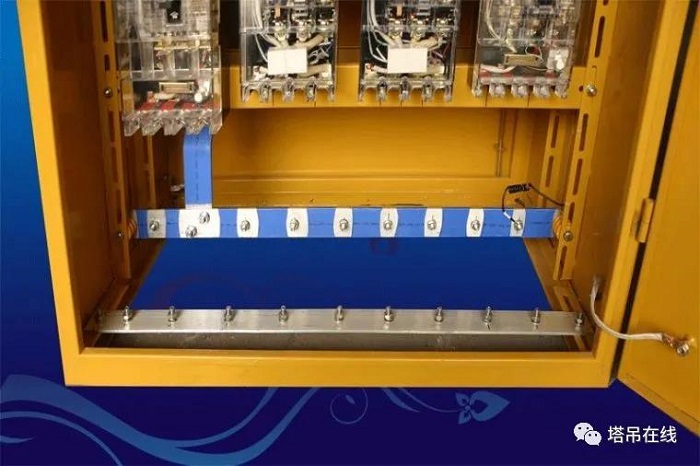

總配電柜端子板接點圖

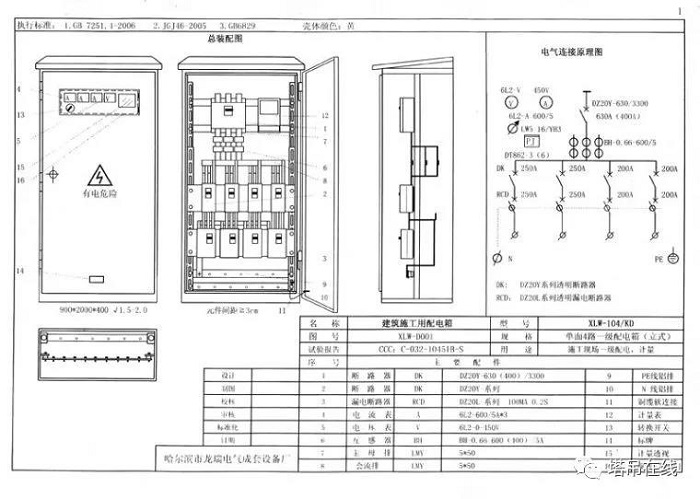

四回路配電柜電氣系統圖

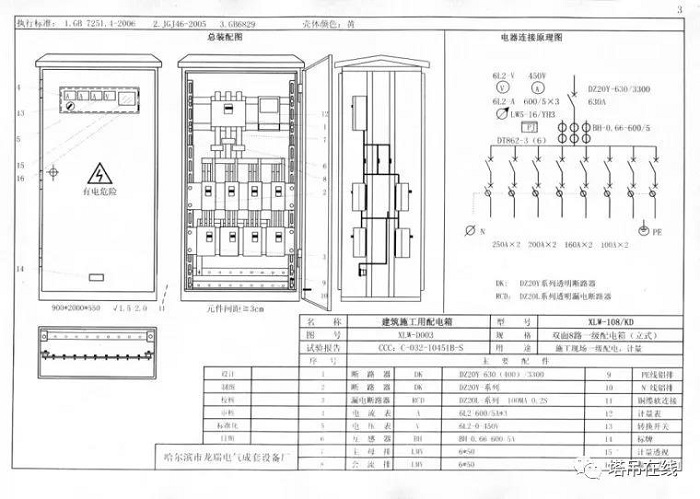

八回路配電柜電氣系統圖

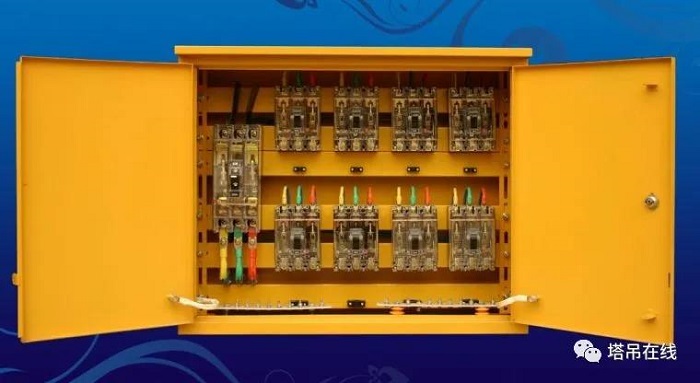

分配電箱示意圖

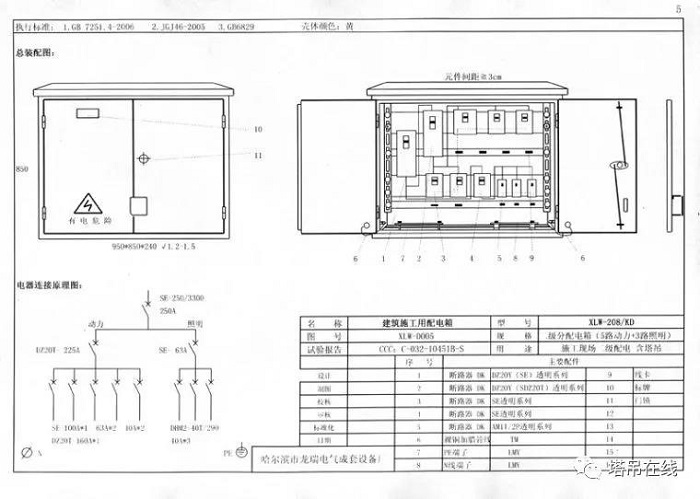

含塔吊回路分配電箱系統圖

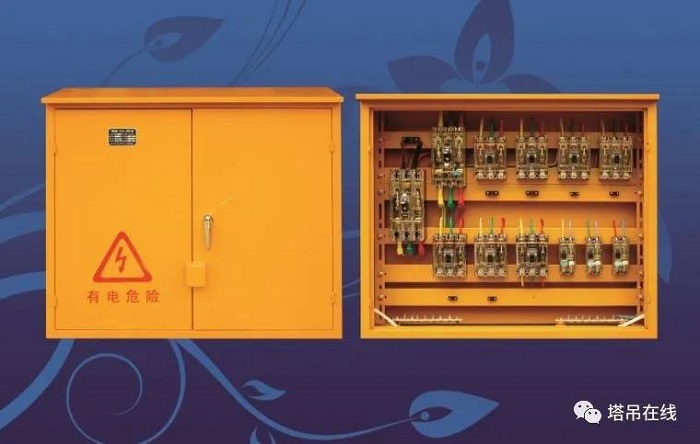

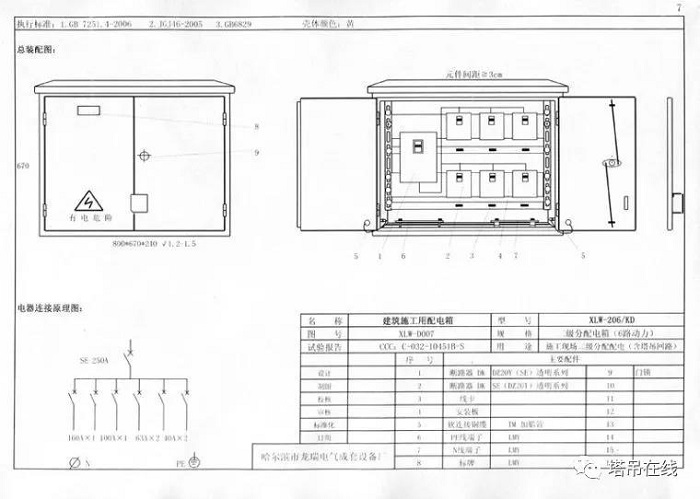

6-8回路分配電箱示意圖

6回路分配電箱含塔吊回路

(端子板接點及電氣連接點圖同上)

6回路含塔吊回路分配電箱系統圖

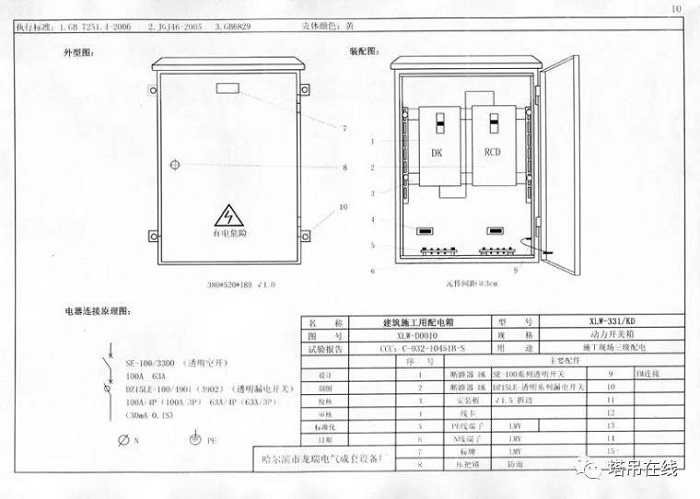

塔式起重機等設備動力開關箱示意圖

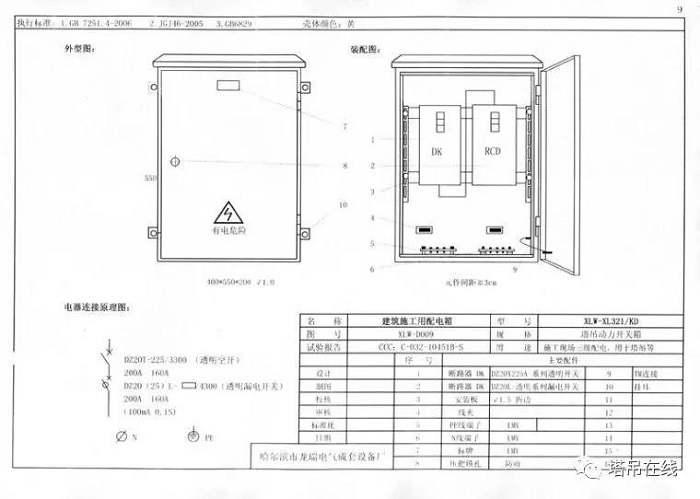

塔式起重機等動力設備開關箱系統圖

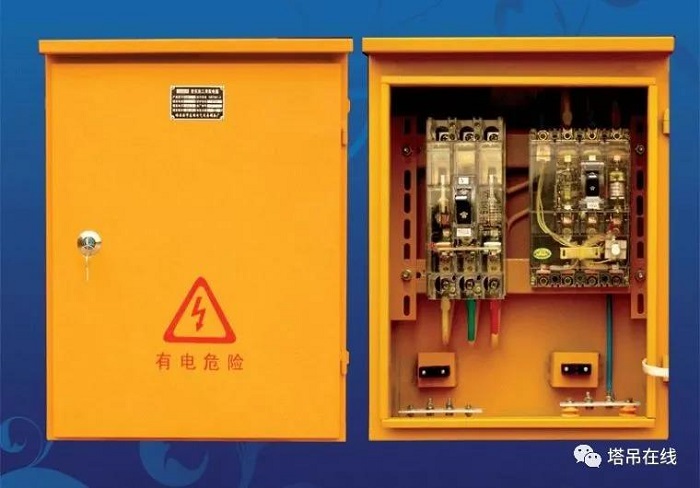

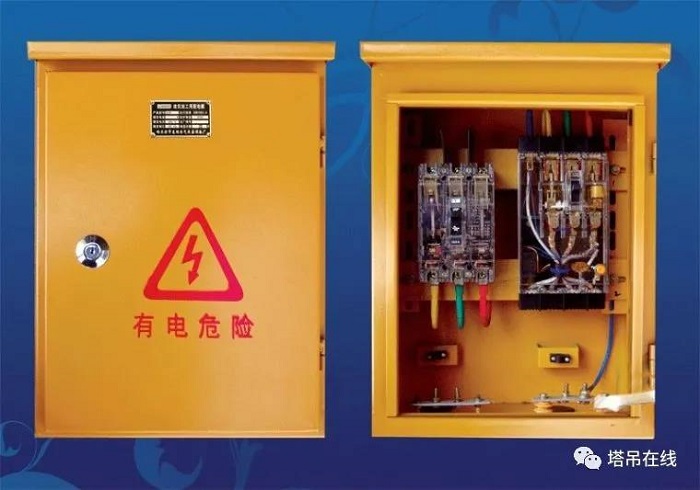

5.5KW以上設備開關箱示意圖

5.5KW以上設備開關箱電氣系統圖
